拖链 >> 桥式工程塑料拖链

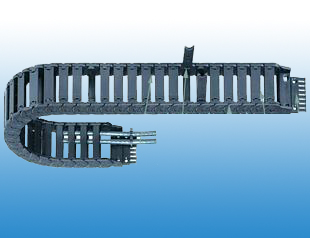

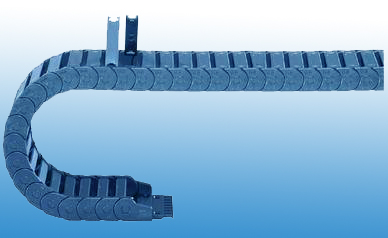

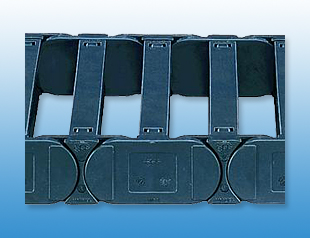

	产品名称：	桥式工程塑料拖链
	规　　格：
	产品备注：
	产品类别：	拖链
	订购热线：	021-63510356 13661843338

产品说明

桥式工程塑料拖链规格参数表：

外形尺寸	内腔规格	弯曲半径参数	节距	联接器参数
外形尺寸	内腔规格	弯曲半径参数	节距				A₄	d	e	f	k	h	L₁	L₂	L₃	L₄
50╳100	30╳60	100、150、200	65	64	126	56	119	6.4	20	35	10	75	95	35	15	3
50╳125	30╳85	100、150、200	65	89	151	82	144	6.4	20	35	10	75	95	35	15	3
50╳150	30╳115	100、150、200	65	114	176	107	169	6.4	20	35	10	75	95	35	15	3
50╳175	30╳135	100、150、200	65	139	201	132	194	6.4	20	35	10	75	95	35	15	3
60╳100	40╳60	100、150、200	75	59	133	51	125	6.4	25	45	10	95	115	35	15	3
60╳125	40╳85	100、150、200	75	84	158	76	150	6.4	25	45	10	95	115	35	15	3
60╳150	40╳110	100、150、200	75	109	183	101	175	6.4	25	45	10	95	115	35	15	3
60╳175	40╳135	100、150、200	75	134	208	126	200	6.4	25	45	10	95	115	35	15	3
70╳150	45╳102	150、200、250	90	84	200	79	193	8.4	30	55	10	105	125	40	20	3
70╳175	45╳125	150、200、250	90	111	225	104	218	8.4	30	55	10	105	125	40	20	3
70╳200	45╳152	150、200、250	90	136	250	129	243	8.4	30	55	10	105	125	40	20	3
70╳225	45╳175	150、200、250	90	161	175	154	268	8.4	30	55	10	105	125	40	20	3
80╳150	55╳102	150、200、250	100	96	190	89	183	8.4	30	55	10	115	135	40	20	3
80╳175	55╳125	150、200、250	100	121	215	114	208	8.4	30	55	10	115	135	40	20	3
80╳200	55╳152	150、200、250	100	146	240	139	233	8.4	30	55	10	115	135	40	20	3
80╳225	55╳175	150、200、250	100	171	265	164	258	8.4	30	55	10	115	135	40	20	3
90╳200	65╳150	200、250、300	110	140	250	133	243	8.4	30	55	10	115	145	40	20	3
90╳250	65╳200	200、250、300	110	190	300	183	293	8.4	30	55	10	115	145	40	20	3
90╳300	65╳250	200、250、300	110	240	350	233	343	8.4	30	55	10	115	145	40	20	3
90╳350	65╳300	200、250、300	120	290	400	283	393	8.4	30	55	10	115	145	40	20	3
100╳200	75╳150	200、250、300	120	140	250	133	243	8.4	30	55	10	115	155	40	20	3
100╳250	75╳200	200、250、300	120	190	300	183	293	8.4	30	55	10	115	155	40	20	3
100╳300	75╳250	200、250、300	120	240	350	233	343	8.4	30	55	10	115	155	40	20	3
100╳350	75╳300	200、250、300	120

（1）移动速度快、允许温度-40/130 ℃,颜色黑、红、黄、白，允许承重每增加1米可加0.01kg.

（2）订货标记、型号、规格、高×宽、R、长度。

（3）特点：耐磨、耐高温、不变形、低噪声、装拆灵活、负重载、高速运动、寿命特长。
