 电线电缆 >> 1.9/3.3kV及以下煤矿移动用阻燃采煤机软电缆

产品名称：

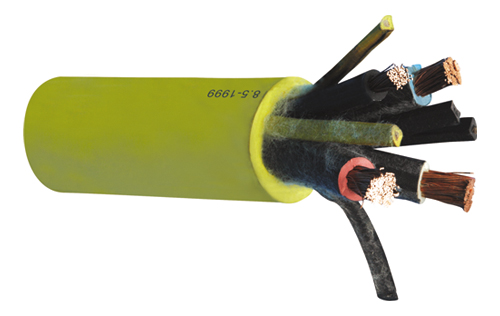

 1.9/3.3kV及以下煤矿移动用阻燃采煤机软电缆
规　　格：
产品备注：
产品类别：
 电线电缆
订购热线：
 021-63510356 13661843338


产品说明

用途
本产品为矿用橡套软电缆系列产品。适用于额定电压Uo/U为1.9/3.3kV及以下采煤机及类似设备装置作电源连接。

使用条件
线芯长期允许工作温度为65℃，电缆的最小弯曲半径为电缆直径的6倍。黄色护套电缆不得在日光下长期暴露。
型号、名称、用途
型号
名 称
用途
MC-0.38/0.66
采煤机橡套软电缆
额定电压为0.38/0.66KV采煤及类似设备的电源连接
MCP-0.38/0.66
采煤机屏蔽橡套软电缆
额定电压为0.38/0.66KV采煤及类似设备的电源连接
MCP-0.66/1.14
采煤机屏蔽橡套软电缆
额定电压为0.66/1.44KV采煤及类似设备的电源连接
MCP-1.9/3.3
采煤机屏蔽橡套软电缆
额定电压为1.9/3.3KV采煤及类似设备的电源连接
规格尺寸
芯数×标称截面(mm2)
动力线芯绝缘
标称厚度
(mm)
护套标称厚度
(mm)
电缆外径(mm)
动力线芯
地线芯
控制线芯
MC-0.38/0.66
MCP-0.38/0.66
最小值
最大值
最小值
最大值
3×16
1×4
3×2.5
1.6
4.5
31.3
34.4
33.2
36.5
3×25
1×6
4×2.5
1.8
5.5
38.4
41.0
40.3
44.3
3×35
1×6
4×4
1.8
5.5
43.9
48.3
45.8
50.4
3×50
1×10
7×4
2.0
5.5
47.7
51.0
51.5
55.0

芯数×标称截面(mm2)
标称厚度(mm)
电缆外径(mm)
动力线芯
地线芯
控制线芯
动力线芯绝缘
(mm)
护套(A型)
护套(B型)
MCP-1.9/3.3
A型
最小值
B型
最大值
A型
最小值
B型
最大值
3×35
1×16
-
2.0
6.0
7.0
47.8
51.0
53.2
58.7
3×50
1×10
3×16/3
2.2
7.0
7.5
53.5
58.9
59.0
63.0
3×75
1×16
3×25/3
2.2
7.0
7.5
58.9
63.0
63.8
70.2
3×95
1×25
3×35/3
2.4
7.0
7.5
64.9
71.4
68.7
75.6

芯数×标称截面(mm2)
标称厚度(mm)
电缆外径(mm)
动力线芯
地线芯
控制线芯
动力线芯绝缘
(mm)
护套
(A型)
护套
(B型)
MCP-1.9/3.3
A型
最小值
A型
最大值
B型
最小值
B型
最大值
3×35
1×16
3×16/3
2.8
6.0
7.0
52.1
56.8
60.0
63.0
3×50
1×10
3×25/3
2.8
7.0
7.5
56.4
62.0
63.8
70.2
3×75
1×16
3×35/3
3.0
7.0
7.5
62.7
69.0
69.0
75.9
3×95
1×25
3×50/3
3.0
7.0
7.5
67.8
74.6
73.1
78.0

技术要求
电缆的导体的绝缘电阻符合表5规定。 表5
线芯类型
标称截面
(mm2)
20℃绝缘电阻(MΩ.km)
额定电压0.66/1.14kV
及以下
额定电压1.9/3.3kV
动力线芯
16
≥120
－
25
≥120
－
35
≥100
≥380
50
≥100
≥350
70
≥80
≥320
95
≥80
≥280
控制线芯
≥100
≥100
